三角测量法激光测距传感器

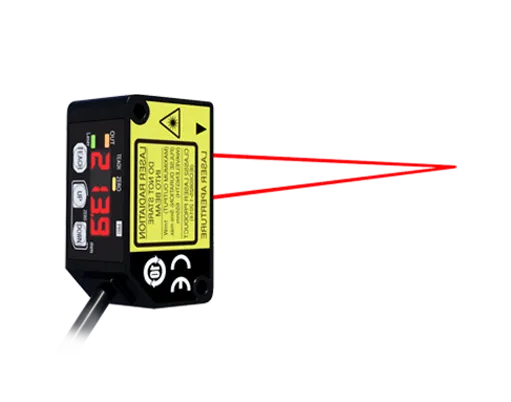

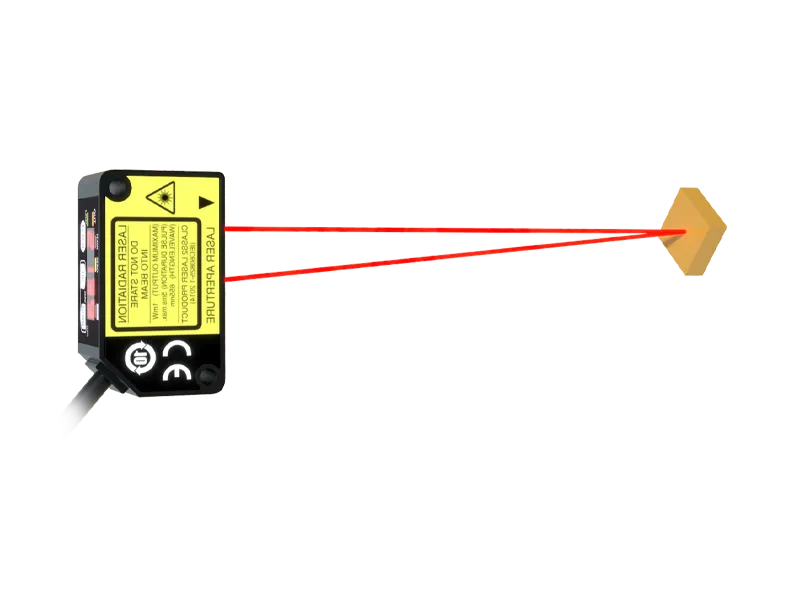

采用三角测量原理，搭配线阵 CMOS 图像传感器与自研优化算法

高精度与高分辨率测量精度高，重复性好。根据同类TE系列参数，其线性度可达 ±0.1% F.S. 或更高,分辨率通常为 1mm（部分优化场景下可达更高精度），适合精密尺寸检测.

灵活输出与通用供电

支持 NPN/PNP 开关量与模拟量输出，适配绝大多数 PLC 与工业控制器；供电范围 12~24VDC±10%，功耗低（12VDC 时≤60mA，24VDC 时≤40mA），抗电压纹波能力强。

工业级防护与环境适应性

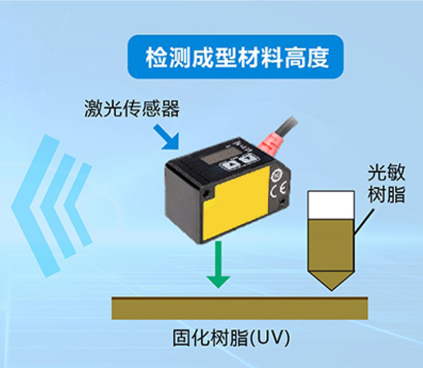

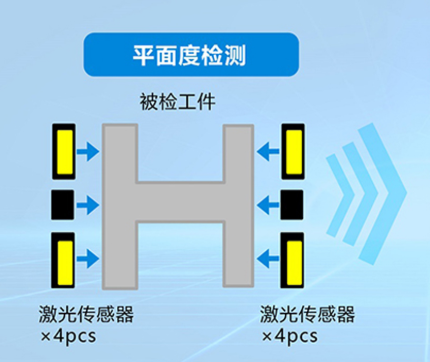

机身紧凑，安装便捷，具备抗电磁干扰与抗环境光干扰设计；通过 CE、RoHS 等认证，可在常规工业温湿度环境下长期稳定工作，适合工厂自动化、产线检测、位移监控等场景。

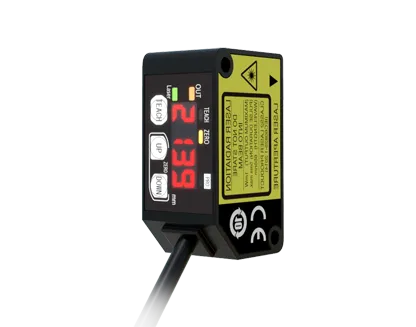

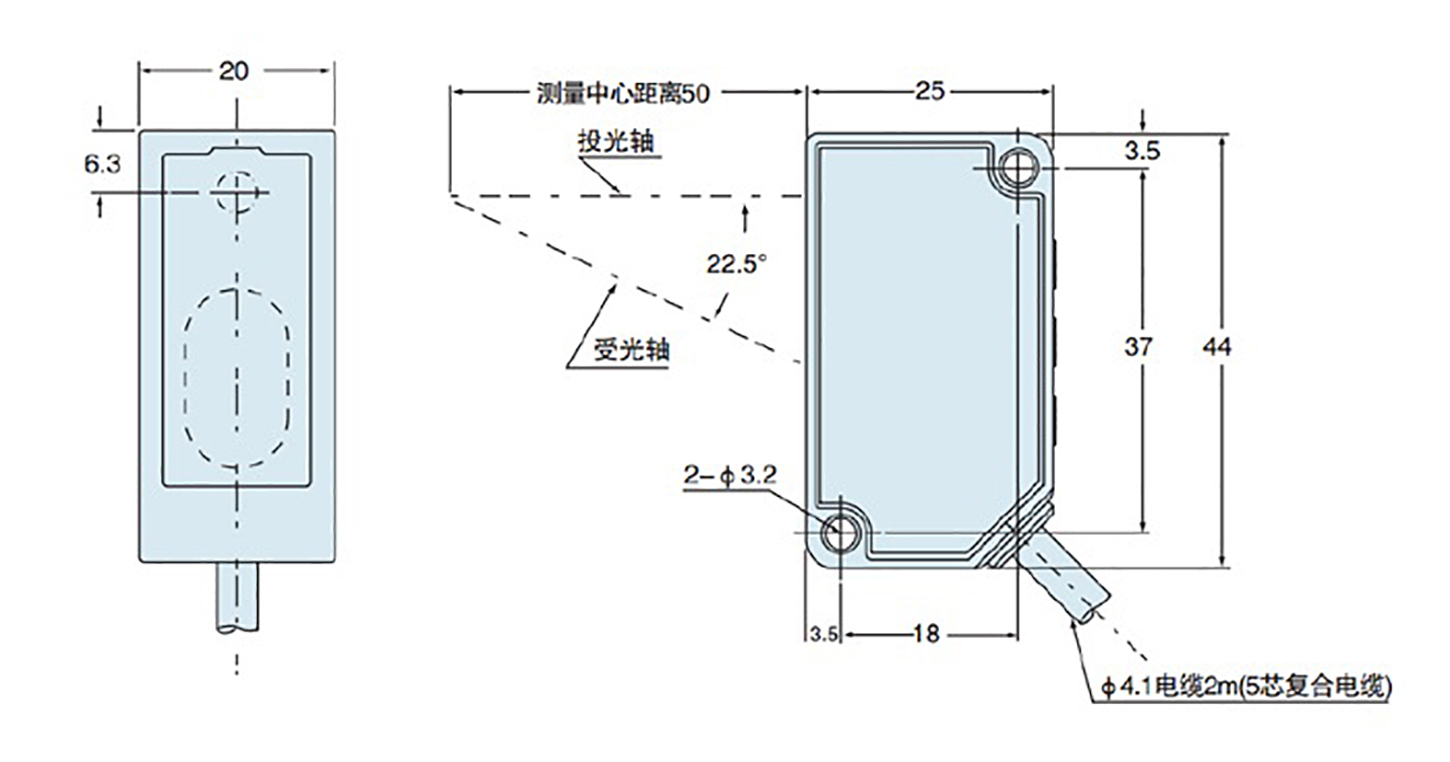

型号	KNW-KELR-TE40
供电电压	Uv12V DC～24V DC±10%
残余纹波	脉动P-P10%
消耗电流	60mA以下(电源电压12VDC时)	≤40mA以下(电源电压24V DC时)
直线性	±0.1%F.S	±0.2%F.S
外壳材料	铸铝合金(AL)	有机玻璃(PMMA)
连接类型	引线
显示器	4位数码管	2xLED
外壳防护等级	IP67
防护等级	III
性能	TE40
测量中心距离	400mm
测量范围	±200mm
光束直径	约φ500μm
重复精度	300μm(测量距离200mm~400mm) 800μm(测量距离400mm~600mm)
受光元件	CMOS图像传感器
光源	红色半导体激光2级(JIS/IEC/GB)、Ⅱ级(FDA)(注2)
控制输出	〈NPN输出型〉 NPN开路集电极晶体管最大流入电流：50mA 外加电压：30VDC以下(控制输出和0V之间) 剩余电压：1.5V以下(流入电流50mA时) 漏电流：0.1mA以下
模拟输出	模拟输出·输出范围：0V～5V(正常时)；5.2V(报警时) 输出阻抗：100Ω 输出范围： 4mA～20mA(正常时)； 0mA(报警时)
动作输出	负载阻抗：300Ω 最大；入光时ON／非入光时ON可切换
短路保护	自动复位式
