桥梁钢结构形变监测

户外复杂环境（高温、高湿、强风、振动）下，对桥梁钢结构进行长期、非接触、高精度形变监测。

激光测距

行业/项目背景简介

桥梁作为交通基础设施的核心组成部分，其钢结构在长期承受车辆荷载、风振、温度变化及地震等复杂环境因素作用下，易产生微小形变（如梁体挠度、塔柱倾斜、焊缝开裂等）。若形变超出设计允许范围（如钢结构挠度＞L/500，L为跨度），可能引发结构失稳甚至坍塌事故。传统人工监测方式（如全站仪、水准仪）存在测量频次低（每月1次）、数据滞后（无法实时预警）及人工误差大（±2mm以上）等问题，而接触式传感器（如应变片）易受腐蚀、疲劳断裂影响，寿命仅3-5年，难以满足桥梁全生命周期（50-100年）的安全监测需求。南京科耐沃电气有限公司基于高精度激光测距技术与物联网（IoT）远程传输，推出桥梁钢结构智能形变监测系统，实现毫米级形变实时监测、多级预警及全生命周期数据管理，为桥梁安全运营提供可靠保障。

应用场景

在桥梁主梁下方安装激光测距传感器，激光束垂直照射至梁底反射板，实时测量梁体挠度变化（如跨中挠度从10mm增至15mm时触发预警），数据通过4G/LoRa无线传输至监控中心，结合历史数据生成挠度-时间曲线，辅助评估桥梁健康状态。
在桥塔顶部与底部安装激光测距传感器，通过测量塔顶与塔底的水平距离变化（如倾斜角＞0.1°时报警），结合倾角传感器数据，精准定位倾斜位置与程度，为维修加固提供依据。

技术方案

高精度激光测距传感器：采用650nm可见激光（便于人工调试），测量范围0.1~100m，精度±0.1mm，重复精度±0.05mm；采样频率≥10Hz，支持动态形变监测（如风振引起的微小振动）。
传感器外壳为304不锈钢+环氧树脂涂层（耐盐雾、防腐蚀），防护等级IP68，适应户外雨雪、高温（85℃）环境。

客户价值

形变监测频率从每月1次提升至实时监测，事故预警时间提前72小时以上，避免桥梁坍塌等重大事故。
通过精准监测减少不必要的巡检（年巡检次数从12次降至4次），降低人工与设备成本30%以上。

技术亮点

重复精度±0.05mm，满足桥梁设计规范对形变监测的严苛要求。
P68防护等级与温度补偿算法，确保在-40℃~+85℃、强风（风速＞30m/s）环境下稳定工作。

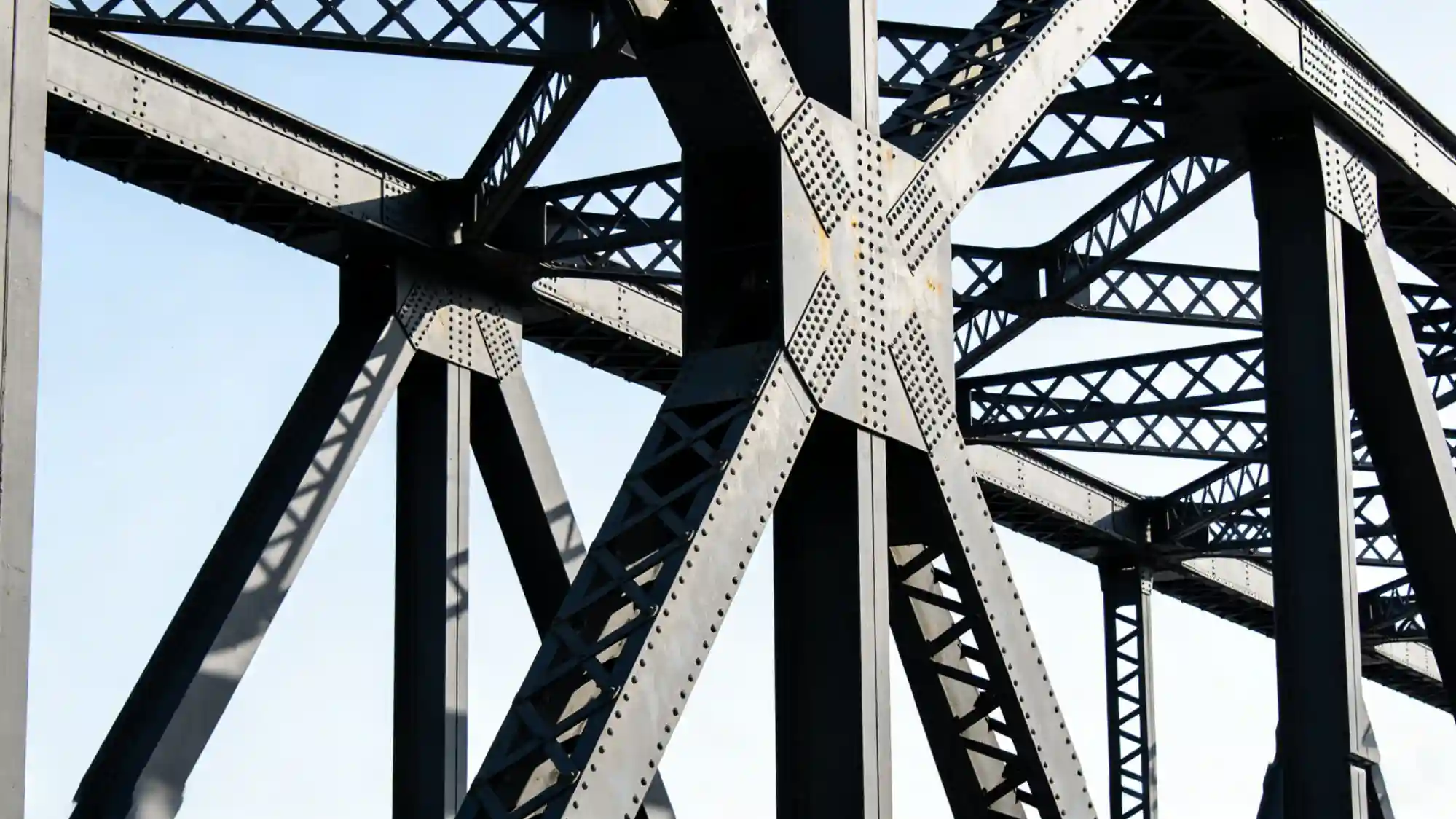

案例图示

桥梁钢结构形变监测
