隧道收敛形变监测

地下潮湿、多尘、强振动环境下，对隧道衬砌进行长期、非接触、高精度收敛形变监测。

激光测距

行业/项目背景简介

隧道作为地下交通、水利及能源工程的核心结构，其围岩在开挖后因应力重分布、地下水渗透及列车振动等作用，易产生收敛形变（如拱顶沉降、边墙收敛、仰拱隆起）。若形变速率超过安全阈值（如软岩隧道日收敛量＞3mm），可能引发衬砌开裂、渗水甚至坍塌事故。传统人工收敛监测方式（如收敛计、全站仪）存在测量频次低（每周1次）、数据滞后（无法实时预警）及受洞内环境（如粉尘、湿度）干扰大（误差＞5mm）等问题，而接触式传感器（如振弦式应变计）易受围岩蠕变、安装误差影响，长期稳定性差（3年漂移＞10%），难以满足隧道全生命周期（50-100年）的安全监测需求。南京科耐沃电气有限公司基于激光非接触测距技术与边缘计算算法，推出隧道智能收敛形变监测系统，实现毫米级形变实时监测、多级预警及自动化数据分析，为隧道安全运营提供可靠保障。

应用场景

在隧道拱顶安装激光测距传感器，激光束垂直照射至底部反射板，实时测量拱顶沉降量（如日沉降量从1mm增至3mm时触发黄色预警，＞5mm时触发红色报警），数据通过LoRa无线传输至洞内监控终端，同步上传至云端平台，生成沉降-时间曲线，辅助评估围岩稳定性。
在隧道两侧边墙对称安装激光位移传感器，通过测量两墙间距变化（如收敛速率＞2mm/天时报警），结合应变计数据，精准定位收敛区域与程度，为衬砌加固提供依据。

技术方案

采用780nm红外激光（抗粉尘干扰），测量范围0.05~50m，精度±0.2mm，重复精度±0.1mm；采样频率≥5Hz，支持动态形变监测（如列车振动引起的微小波动）。
传感器外壳为316L不锈钢+聚四氟乙烯涂层（耐腐蚀、防结露），防护等级IP68，适应洞内高温高湿（湿度＞90%、温度50℃）环境。

客户价值

形变监测频率从每周1次提升至实时监测，事故预警时间提前48小时以上，避免隧道坍塌等重大事故。
减少人工巡检频次（年巡检次数从52次降至12次），降低洞内作业风险（如瓦斯爆炸、落石），同时节省人力成本40%以上。

技术亮点

重复精度±0.1mm，红外激光穿透粉尘能力强，确保洞内复杂环境下的数据稳定性。
传感器采用磁吸或膨胀螺栓安装，10分钟内完成单点部署，适配不同断面形状（如马蹄形、圆形）隧道。

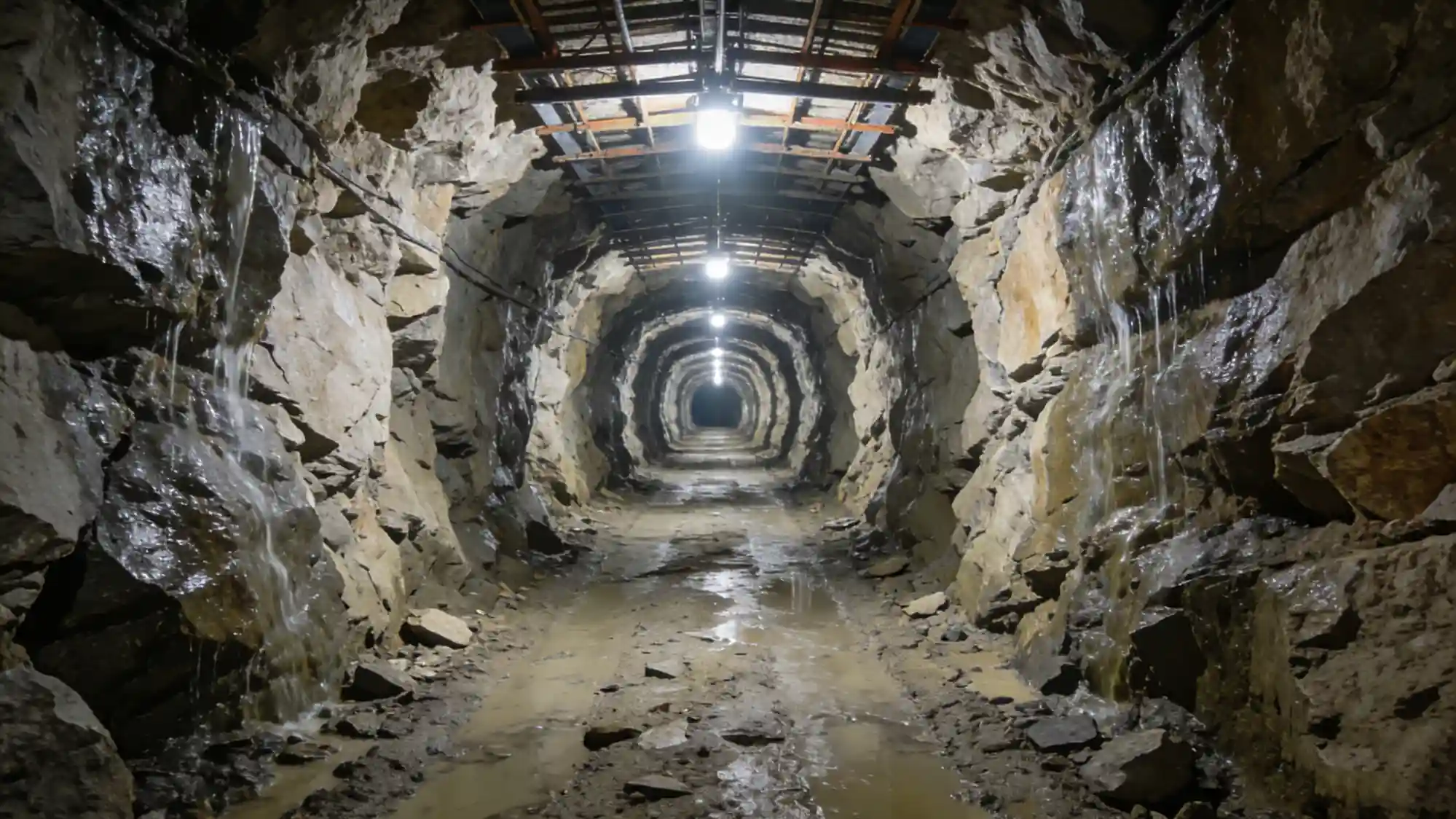

案例图示
