产品特点

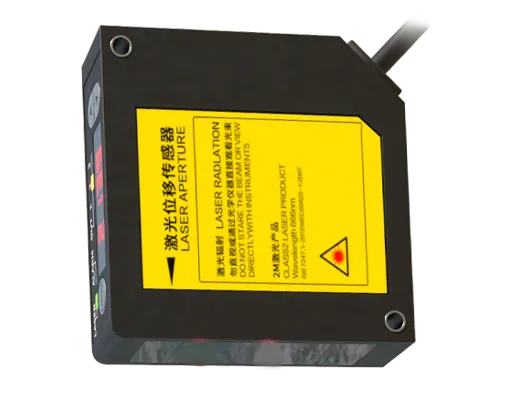

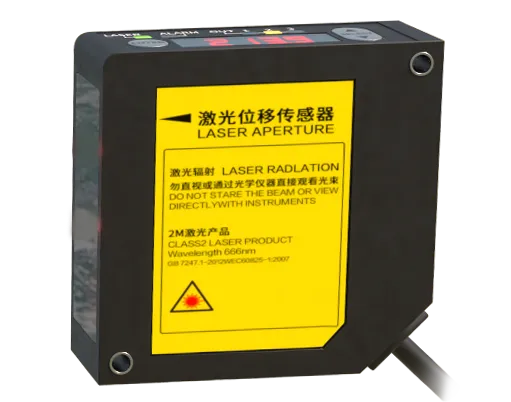

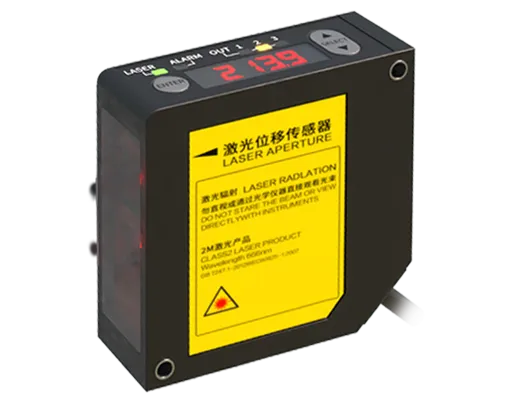

高精激光位移传感器
高精度测量，误差极低 采用先进的激光干涉技术和高分辨率光学系统，测量精度可达微米级甚至纳米级，能够精准捕捉微小位移变化，适用于对精度要求严苛的工业检测、科研实验等场景。
非接触式测量，适应复杂环境
通过激光非接触式测量方式，避免传统接触式传感器因机械磨损导致的误差，同时可适应高温、高压、强腐蚀或高速运动等极端环境，确保长期稳定运行。
易于集成，智能化操作
支持多种通信接口（如RS-485、EtherCAT、模拟量输出等），可轻松接入工业自动化系统；配备可视化界面或软件，实现参数配置、数据监控与远程诊断，降低操作门槛，提升使用效率。
技术参数
| 产品型号/高功能型 | DOB03-L | DOB05-L | DOB08-L | DOB12-L | DOB25-L |
| 测定方式 | 扩散反射 | ||||
| 测定中心距离 | 30mm | 50mm | 85mm | 120mm | 250mm |
| 测定范围 | ±4mm | ±10mm | ±20mm | ±60mm | ±150mm |
| 光源 | 红色半导体激光，级别1(JIS/IEC/GB/KS/FDA Laser Notice No.50/GB) 最大输出：0.39mW、投光峰波长：655nm | ||||
| 光束直径 | 1.75×3.5mm | ||||
| 受光部 | CMOS图像传感器 | ||||
| 分辨率 | 0.5μm | 1.5μm | 2.5μm | 8μm | 20μm |
| 线性度 | ±0.2%F.S. | ||||
| 温度特性 | ±0.08%F.S./℃ | ||||
| 电源电压 | 24V DC±10% 包括脉动0.5V(P-P) | ||||
| 电流消耗 | 100mA以下 | ||||
| 取样周期 | 200μs、500μs、1ms、2ms | ||||
| 模拟输出 | 电压：输出范围：0～10.5V(正常时)、11V(警告时) 输出阻抗：100Ω 电流：输出范围：3.2～20.8mA(正常时)、21.6mA(警告时)负载阻抗：300Ω以下 | ||||
| OUT1输出 OUT2输出 OUT3输出 | 判断输出或警告输出(设定切换式) NPN晶体管集电极开路/PNP晶体管集电极开路(切换式) 剩余电压：2V以下当流入电流为50mA时)漏电流：0.1mA以下 PNP动作设定时>最大流出电流：50mA剩余电压：2.8V以下 (当出电流为50mA时)漏电流：0.1mA以下 | ||||
| 输出动作 | 0N(输出动作)时开路 | ||||
| 短路保护 | 配备(自动恢复式) | ||||
| NP切换输入 | OV连接时：NPN集电极开路输出动作 电源24V DC连接时：PNP集电极开路输出动作 | ||||
| 定时输入 | NPN动作设定时：连接0V时动作或者连接中动作(因设定而异) PNP动作设定时：连接外部电源+时动作或者连接中动作(因设定而异) PNP动作设定时：连接外部电源+时动作或者连接中动作(因设定而异) | ||||
| 多路输入 | 根据输入时间进行调零、复位、内存切换、示教、保存、激光控制 NPN动作设定时：依据连接0V的时间 PNP动作设定时：依据连接外部电源+的时间 | ||||
| 通信接口(高功能型) | RS-422或RS-485 波特率：9,600/19,200/38,400/115,200bps 数据长8bit、结束位长1bit、奇偶校验无、BCC有、数据 区分：CR | ||||
| 显示灯 | 激光投灯：绿色发光二极管激光投光时亮起 警告：橙色发光二极管光量不足致使无法测定的状态 输出：黄色发光二极管(显示灯数：3)输出动作时亮起 | ||||
| 数字显示部 | 红色发光二极管符号和5位显示 | ||||
| 保护构造 | IP67(除连接器部) | ||||
| 污损度 | 2 | ||||
| 绝缘电阻 | DC 250V Megger 时 20MΩ以上(所有端子-壳体之间) | ||||
| 耐电压 | AC 1,000V 1分钟(所有端子-壳体之间) | ||||
| 耐振动 | 耐久频率：10～55Hz(周期1分钟)双振幅：1.5mm X、Y、Z方向各2小时 | ||||
| 耐冲击 | 500m/s2 X、Y、Z方向各3次 | ||||
| 周围照明度 | 3,000lx以下(白炽灯时的受光面照明度) | ||||
| 周围温度 | -10～+45°C(注意不可结露、结冰)存储时： -20～+60°C | ||||
| 周围湿度 | 35～85%RH 存储时：35～85%RH | ||||
| 使用高度 | 2,000m以下 | ||||
| 材质 | 本体外壳：PBT、前盖：丙烯、电缆：PVC | ||||
| 电缆 | 高功能型：0.5m | ||||
| 电缆延长 | 高功能型：用可选电缆(另售)全长可延长至20m | ||||
| 紧固扭矩 | 0.8N·m以下 | ||||
| 重量/高功能型 | 约70g(不包括电缆)、约110g(包括电缆)、约160g(包装) | ||||
| 适用标准 | EMC指令适用 | ||||

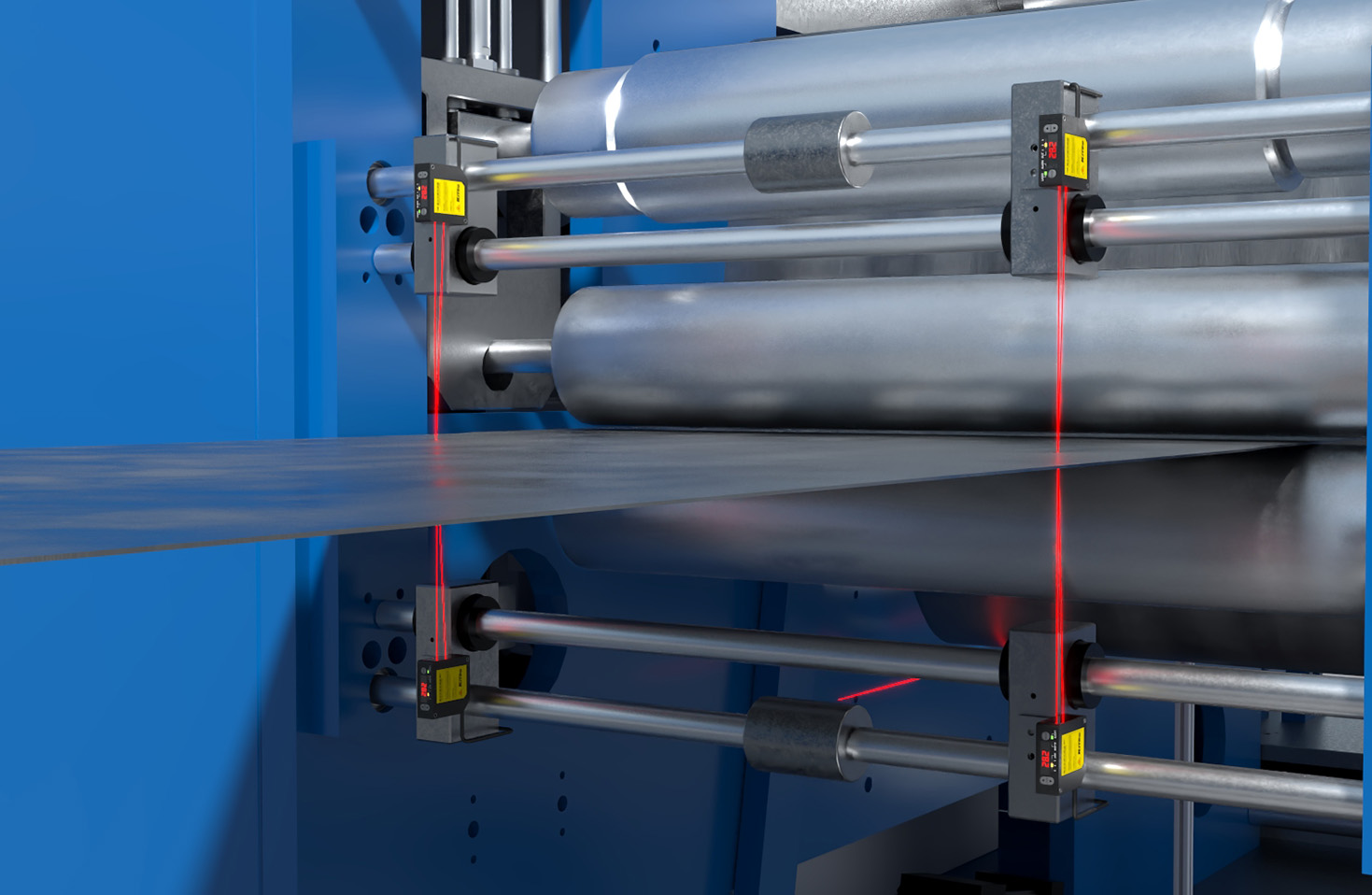

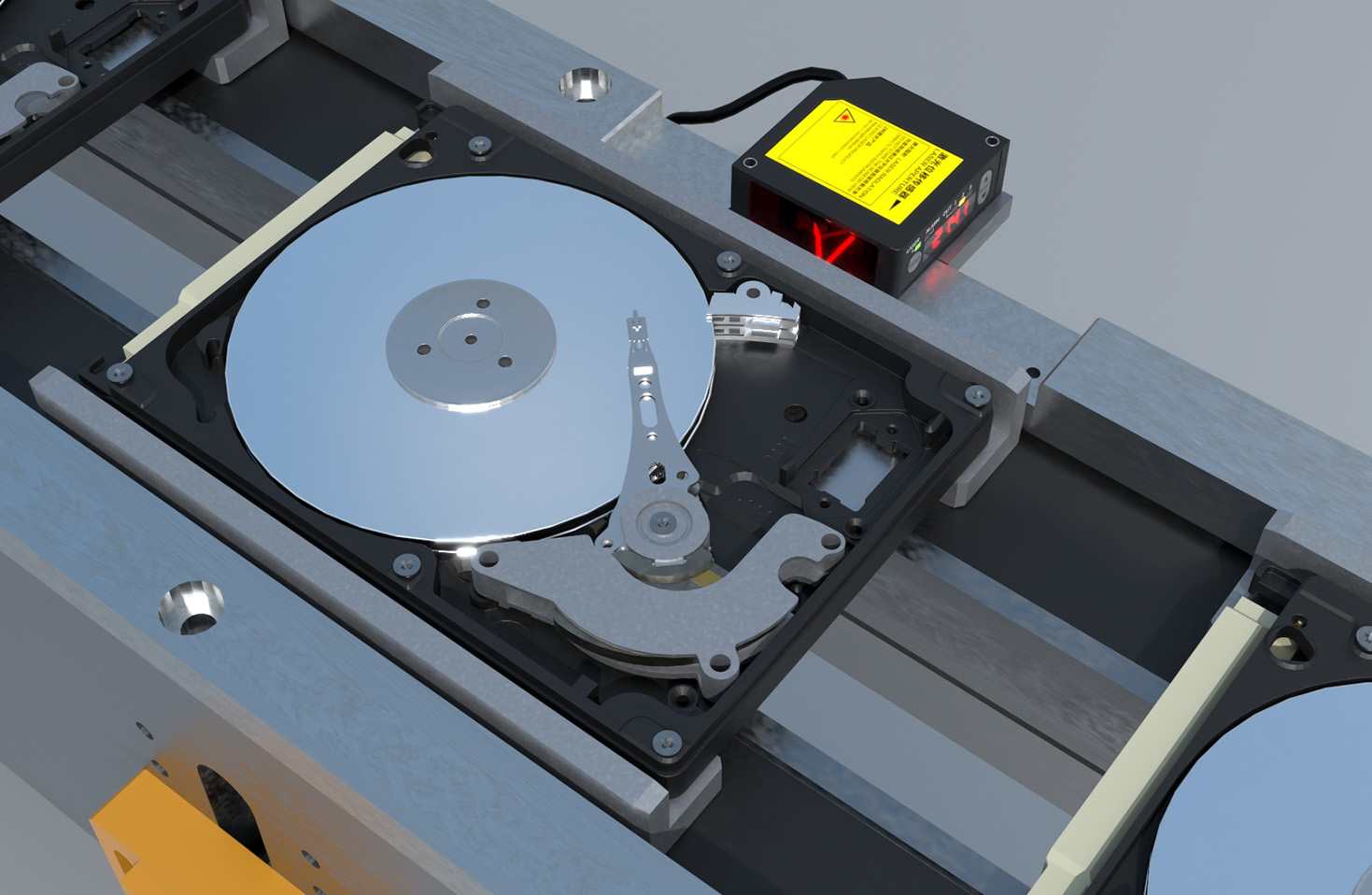

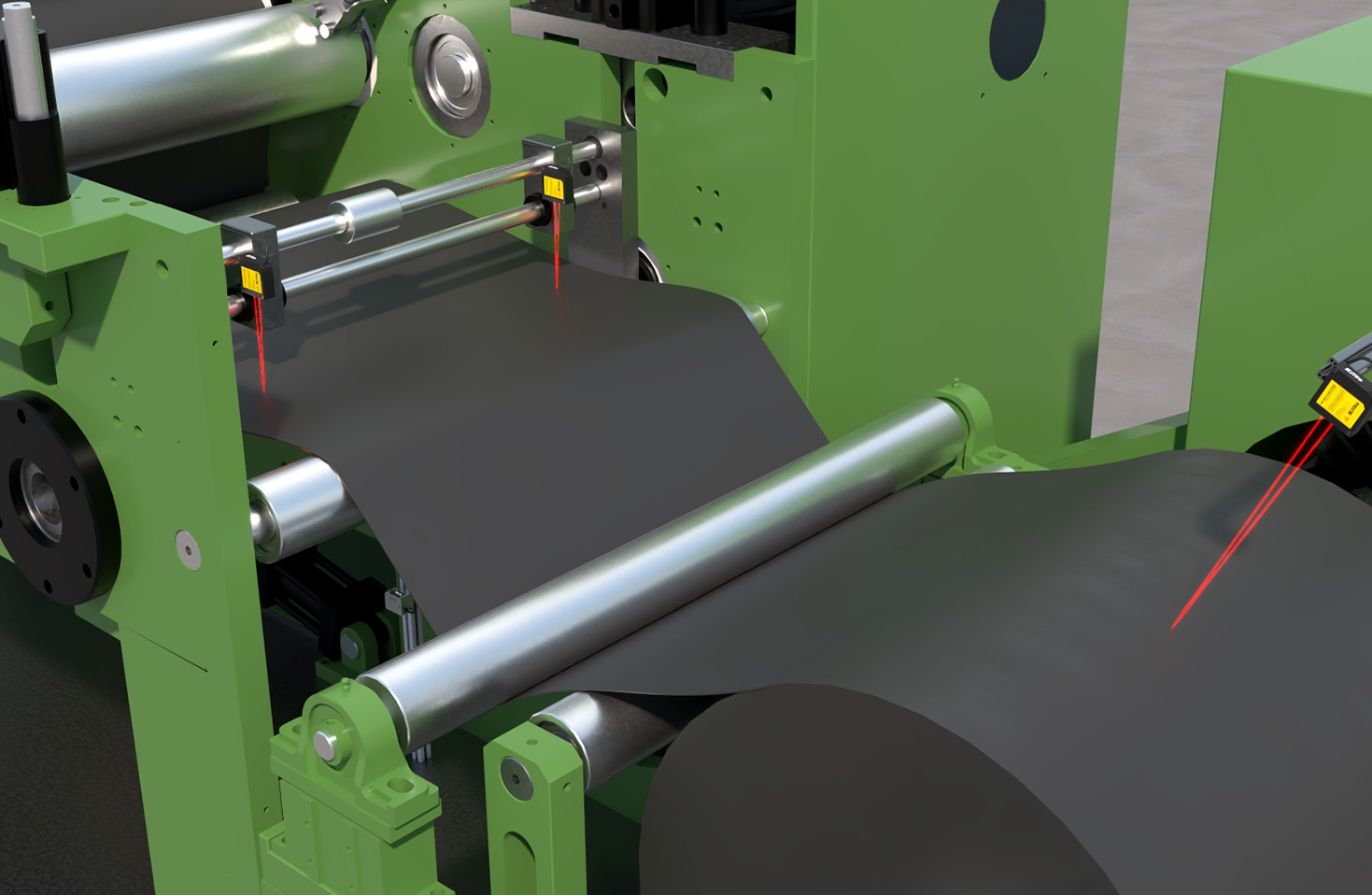

应用场景
接线图
